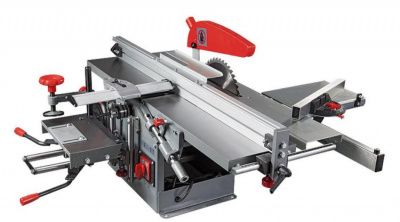

Многофункциональный станок по дереву Jet JKM-300
Описание
Комбинированный станок JKM-300 удачно сочетает в себе большую мощность, широкую функциональность, высокую точность, надежность и долговечность. Наиболее важные части, такие как рабочие столы, кронштейны, направляющие и прочие ответственные детали сделаны из стали или литыми из чугуна. Мощный асинхронный двигатель выгодно отличает станок, не требует обслуживания и способен подолгу работать без перерывов на охлаждение. Конструкция хорошо продумана и позволяет качественно выполнять целый ряд операций по обработке древесины.
Пиление. Продольную распиловку можно производить с помощью параллельного упора. Это мощный профиль из алюминия, с двух сторон закрепленный на чугунных кронштейнах (очень жесткая конструкция), перемещаемый вдоль миллиметровой шкалы. Максимальная ширина между упором и диском 300 мм. Распиловку поперек и под углом выполняют на подвижном столе (каретке). Обрабатываемые на ней детали располагают на ней, прижав к регулируемому упору (он оснащен транспортирной шкалой и поворачивается). Высота стола регулируется, что позволяет использовать пильный узел для выборки пазов. Отдельная операция – нарезание шипов и пазов с торца заготовки – требует подготовительных работ по переоборудованию станка, однако тоже предусмотрена его конструкцией и комплектацией.
Строгание. Ножевой вал с тремя перетачиваемыми ножами из быстрорежущей стали в сочетании со шлифовальными рабочими столами длиной 960 мм позволяет качественно выполнять фугование. Отдельного внимания заслуживает точный и удобный механизм регулировки высоты переднего стола. По-разному регулируя и переустанавливая все тот же параллельный упор, можно выполнять с высокой точностью стандартные строгальные операции: строгание под углом к базовой поверхности заготовки, снятие фаски под определенным углом и выборку четверти.
Сверление и пазование. Торец ножевого вала с противоположной от циркулярного диска стороны используется для установки трехкулачкового патрона. С помощью него можно зажимать сверла и фрезы с диаметром хвостовика до 13 мм. Для размещения и подачи заготовки предназначен чугунный стол, оборудованный прижимом. Стол установлен на крестообразных направляющих, подачу по ним производят двумя рукоятками; специальные муфты на штангах позволяют устанавливать пределы перемещений. Также возможна подача заготовки вдоль специального упора на фрезерном столе (в данном случае он жестко фиксируется). Сверлильно-пазовальные работы выполняют с обратным вращением двигателя, соответствующий переключатель предусмотрен.
ОСОБЕННОСТИ:
Пиление. Продольную распиловку можно производить с помощью параллельного упора. Это мощный профиль из алюминия, с двух сторон закрепленный на чугунных кронштейнах (очень жесткая конструкция), перемещаемый вдоль миллиметровой шкалы. Максимальная ширина между упором и диском 300 мм. Распиловку поперек и под углом выполняют на подвижном столе (каретке). Обрабатываемые на ней детали располагают на ней, прижав к регулируемому упору (он оснащен транспортирной шкалой и поворачивается). Высота стола регулируется, что позволяет использовать пильный узел для выборки пазов. Отдельная операция – нарезание шипов и пазов с торца заготовки – требует подготовительных работ по переоборудованию станка, однако тоже предусмотрена его конструкцией и комплектацией.
Строгание. Ножевой вал с тремя перетачиваемыми ножами из быстрорежущей стали в сочетании со шлифовальными рабочими столами длиной 960 мм позволяет качественно выполнять фугование. Отдельного внимания заслуживает точный и удобный механизм регулировки высоты переднего стола. По-разному регулируя и переустанавливая все тот же параллельный упор, можно выполнять с высокой точностью стандартные строгальные операции: строгание под углом к базовой поверхности заготовки, снятие фаски под определенным углом и выборку четверти.
Сверление и пазование. Торец ножевого вала с противоположной от циркулярного диска стороны используется для установки трехкулачкового патрона. С помощью него можно зажимать сверла и фрезы с диаметром хвостовика до 13 мм. Для размещения и подачи заготовки предназначен чугунный стол, оборудованный прижимом. Стол установлен на крестообразных направляющих, подачу по ним производят двумя рукоятками; специальные муфты на штангах позволяют устанавливать пределы перемещений. Также возможна подача заготовки вдоль специального упора на фрезерном столе (в данном случае он жестко фиксируется). Сверлильно-пазовальные работы выполняют с обратным вращением двигателя, соответствующий переключатель предусмотрен.
ОСОБЕННОСТИ:
- Реверс электродвигателя Пиление:
- Регулировка глубины пропила при работе на боковом столе и с кареткой
- Рабочий стол из чугунного литья
- Регулируемый параллельный упор
- Съемный регулируемый стол для выпиливания пазов и шипов Подвижный стол (каретка):
- Подвижный стол из стального листа
- Поворотный упор подвижного стола с угловой разметкой Строгание:
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из алюминиевого профиля Пазование:
- Регулируемый прижим заготовки
- Рычаги подачи по осям «X» и «Y»
- Регулировка по оси «Z» вращающимся «барашком»
- Рабочий стол из чугунного литья
Характеристики
Частота вращения, об/мин
|
4200 |
Потребляемая мощность, кВт
|
2,1 |
Масса, кг
|
90 |
Мин. длина заготовки, мм
|
200.0000 |
Размеры рабочего стола, мм
|
960 х 210 |
Частота вращения пильного диска, об/мин
|
4200 |
Размеры подвижного стола, мм
|
200 х 270 |
Потребляемая мощность, кВт
|
2,1 |
Габаритные размеры, мм
|
1070 х 1150 х 530 |
Масса, кг
|
90 |
