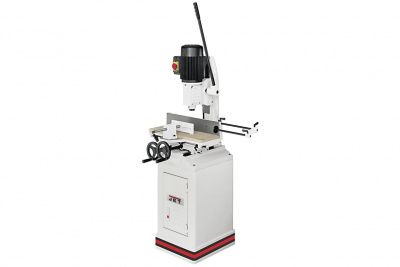

Долбежный станок по дереву Jet 719A
ОСОБЕННОСТИ:
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки

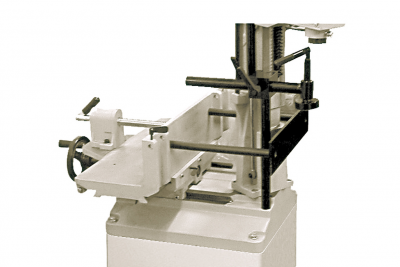

- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
- Возможность поворота колонны на 180° для работы с высокими заготовками над полом
Jet 719А — профессиональный долбёжно-пазовальный станок, оборудованный координатным столом с подачей по двум осям. Закрепив на нём деталь при помощи винтового прижима, можно делать продольные и поперечные «проходы», не снимая её, что даёт высокую фактическую точность. Для серийной обработки множества одинаковых заготовок предусмотрен регулируемый торцевой упор.
Диапазон вертикального перемещения подвижной части позволяет устанавливать на стол детали высотой до 195 мм, если габарит изделия больше (оконный переплет, дверное полотно и т.п.), можно работать «от пола». Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в таком положении; в качестве упора используют подкладки нужной толщины.
Данный станок оптимален для выполнения типовых операций по стыковке под прямым углом и рекомендуется для профессиональной эксплуатации.
Тип привода
|
электрический |
Питание
|
1х220 В |
Мощность двигателя, кВт
|
1,3 |
Масса, кг
|
110 |
Потребляемая (выходная) мощность двигателя, кВт
|
1,3 (0,75) |
Напряжение, В
|
230 |
Частота вращения шпинделя на холостом ходу, об/мин
|
1450 |
Размеры рабочего стола (ДхШ), мм
|
520 х 180 |
Максимальный диаметр зажима сверлильного патрона
|
13 vv |
Ход резца
|
200 vv |
Размеры упора заготовки (ДхВ)
|
520 х 90 мм |
Максимальное расстояние от упора до центра резца
|
100 мм |
Максимальный размер резца (твердые/ мягкие породы)
|
19/ 25 мм |
Максимальная высота заготовки от стола, мм
|
195 |
Ход стола по осям (продольный/ поперечный)
|
400/ 100 мм |
Длина, мм
|
650 |
Ширина, мм
|
500 |
Высота, мм
|
1760 |
Масса, кг
|
110 |
Длина в упаковке, см
|
80 |
Ширина в упаковке, см
|
60 |
Высота в упаковке, см
|
8,98 |
Масса в упаковке, кг
|
132 |
